【技术参数】：7.6-13.0bar、0.4-20.1m³/min
【可选配置】：SULL 润滑油、24KT润滑油
技术参数
Technical Specifications
|

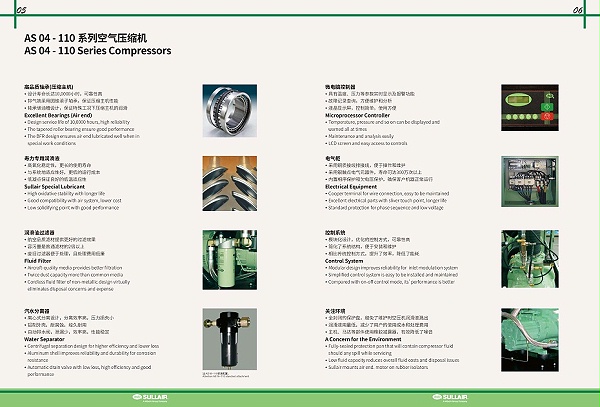

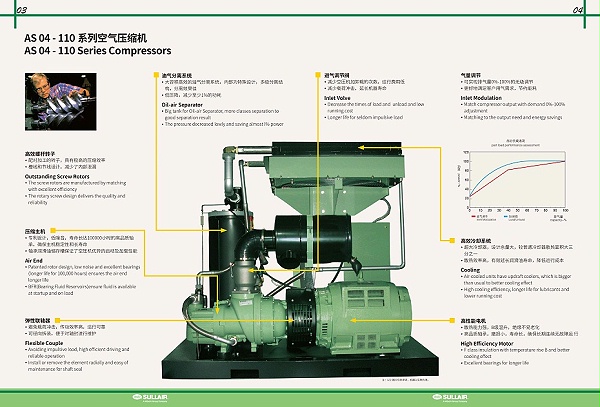

AS 04-15 空气压缩机 |
|||||||
|
|
马达 |
最大排气压力 Max.working pressure |
|
|
|||
| 型号 |
Motor |
8.0bar | 10.0bar | 13.0bar | 重量 | 出口尺寸 | |
| Model | HP | KW |
排气量Capcite-m³/min |
Weight-kg |
Discharge Connection |
||
| AS04 | 5 | 3.7 | 0.58 | 0.46 | 0.4 | 228(不带储气罐) | Rp3/4 |
| AS05 | 7.5 | 5.5 | 0.83 |
0.75 |
0.6 |
238(不带储气罐) |
Rp3/4 |
| AS07 | 10 | 7.5 | 1.07 | 0.94 | 0.8 | 248(不带储气罐) |
Rp3/4 |
| AS11 | 15 | 11 | 1.8 | 1.55 | 1.21 | 350(不带储气罐) |
Rp1 |
| AS15 | 20 | 15 | 2.28 | 2.05 | 1.7 | 365(不带储气罐) |
Rp1 |
|

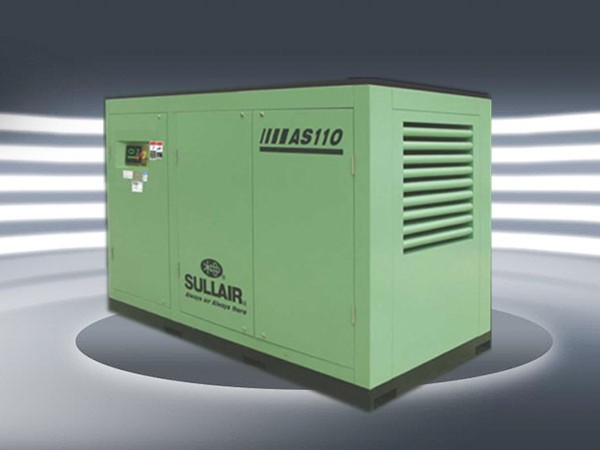

AS18-110 空气压缩机 |
||||||||
|
|
马达 |
最大排气压力 Max.working pressure |
|
|
||||
|
型号 |
Motor |
7.6bar |
8.6bar | 10.6bar | 12.6bar | 重量 | 出口尺寸 | |
|
Model |
HP |
KW |
排气量Capcite-m³/min |
Weight-kg |
Discharge Connection |
|||
| AS18 | 25 | 18.5 | 3.2 | 2.9 | 2.5 | 2.2 | 580 | Rc1 |
| AS22 | 30 | 22 | 3.75 | 3.55 | 3.1 | 2.7 | 650 |
Rc1 |
| AS30 | 40 | 30 | 5.1 | 4.75 | 4.1 | 3.25 | 900 |
Rc1-1/2 |
| AS37 | 50 | 37 | 6.8 | 6.3 | 5.8 |
5.0 |
1000 |
Rc1-1/2 |
| AS45 | 60 | 45 | 8.5 | 7.8 | 6.9 | 5.65 | 1380 |
Rc2 |
| AS55 | 75 | 55 | 10.5 | 9.5 | 8.6 | 7.6 | 1410 |
Rc2 |
| AS75 | 100 | 75 | 13.5 | 12.5 | 11.1 | 10.2 | 1520 |
Rc2 |
| AS90 | 125 | 90 | 16.9 | 15.5 | 14.2 | 12.8 | 2100 |
Rc2 |
| AS110 | 150 | 110 | 20.1 | 19.6 | 16.5 | 14.6 | 2130 |
Rc2 |
|
设备尺寸 Dimensions |
|||
| 型号 | 长 | 宽 | 高 |
| Model | Length-mm | Width-mm | Height-mm |
| AS04、AS05、AS07系列（不带储气罐） | 826 | 546 | 940 |
|
AS04、AS05、AS07系列（带储气罐） |
1210 | 546 | 1460 |
|
AS11、AS15系列（不带储气罐） |
998 | 618 | 1035 |
|
AS11、AS15系列（带储气罐） |
1460 |
618 |
1642 |
|
AS18、AS22系列 |
1340 | 740 | 1300 |
|
AS30、AS37系列 |
1600 | 860 | 1440 |
|
AS45、AS55、AS75系列 |
2000 | 1200 | 1680 |
|
AS90、AS110系列 |
2500 | 1400 | 1800 |
|
AS 30-110 VSD 变频 空 气压缩机 |
||||||||
|
|
马达 |
最大排气压力 Max.working pressure |
|
|
||||
| 型号 |
Motor |
7.6bar |
8.6bar |
10.6bar |
12.6bar |
重量 | 出口尺寸 | |
|
Model |
HP |
KW |
排气量Capcite-m³/min |
Weight-kg |
Discharge Connection |
|||
| AS30 VSD | 40 | 30 | - | 1.6-4.75 | 1.4-4.25 | 1.2-3.7 | 980 |
Rc1-1/2 |
|
AS37 VSD
|
50 | 37 | 2.3-6.8 | 2.1-6.3 | 1.9-5.8 | 1.7-5.1 | 1080 |
Rc1-1/2 |
|
AS45 VSD
|
60 | 45 | 1.95-8.5 | 1.92-7.93 | 1.9-6.9 | 1.78-5.65 | 1480 |
Rc2 |
|
AS55 VSD
|
75 | 55 | 2.52-10.6 | 2.54-9.85 | 2.13-8.6 | 2.09-7.73 | 1510 |
Rc2 |
|
AS75 VSD
|
100 | 75 | 3.23-13.5 | 3.29-12.55 | 2.79-11.1 | - | 1620 |
Rc2 |
|
AS90 VSD
|
125 | 90 | 4.2-16.9 | 4.0-15.5 | 3.4-14.2 | 3.6-12.8 | 2300 |
Rc2 |
|
AS110 VSD
|
150 | 110 | 5.5-20.1 | 5.4-19.6 | 4.0-16.5 | 4.0-14.6 | 2400 |
Rc2 |
|
设备尺寸 Dimensions |
|||
|
型号 |
长 | 宽 | 高 |
|
Model |
Length-mm |
Width-mm |
Height-mm |
|
AS30 VSD 、AS37 VSD系列 |
1950 | 860 | 1440 |
|
AS45 VSD、AS 55 VSD、AS75 VSD系列 |
2250 | 1200 | 1690 |
|
AS90 VSD、AS 110 VSD系列 |
3100 | 1400 | 2300 |
注：
1. AS04-75系列空压机均为风冷机型，AS90-132系列空压机包含风冷和水冷机型。
2. 排气量是在额定排气压力下测得，根据国际GB3853测试（等同于IS01217附录C）。
3. AS30-110VSD系列空压机外置变频器可选。
4. AS04-110系列空压机可选用食品级润滑油，具体请咨询寿力市场部。
为何与寿力合作？
● 寿力空气压缩系统运行稳定-效率高-更节能
● 寿力专注空压机应用一站式解决方案服务
● 寿力提供可靠和全面的客户支持与售后服务
● 寿力公司专注于空气压缩技术的空气压缩机制造厂，其母公司是营业额超过 540亿美元的赢领世界航空、航天技术领域及机械制造工业的美国联合技术团。寿
力公司为客户提供高品质的空气压缩机及全套的压缩空气解决方案，通过分布在各地的制造厂和指定代理商和经销商队伍为客户提供强有力的售前、售后支持。

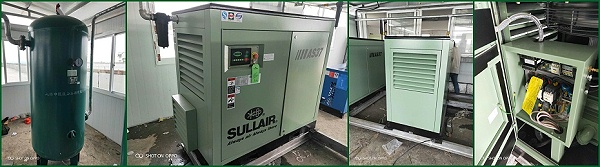

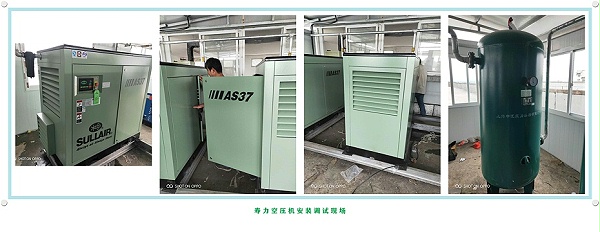

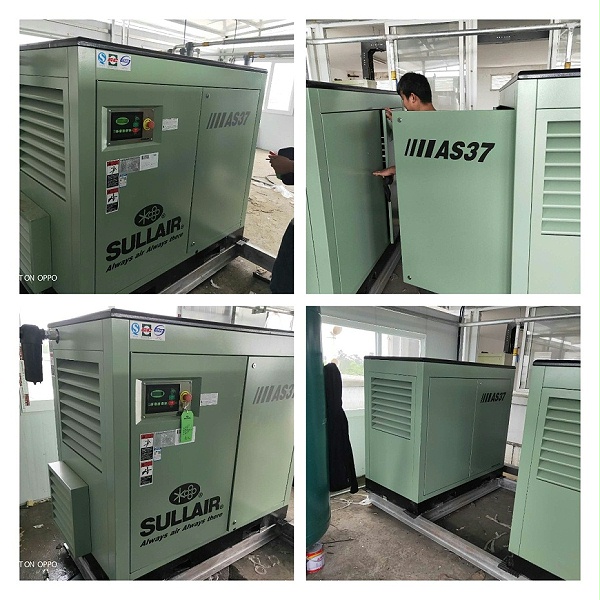

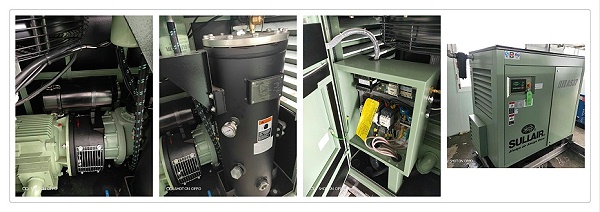

AS系列寿力空压机安装调试现场：
